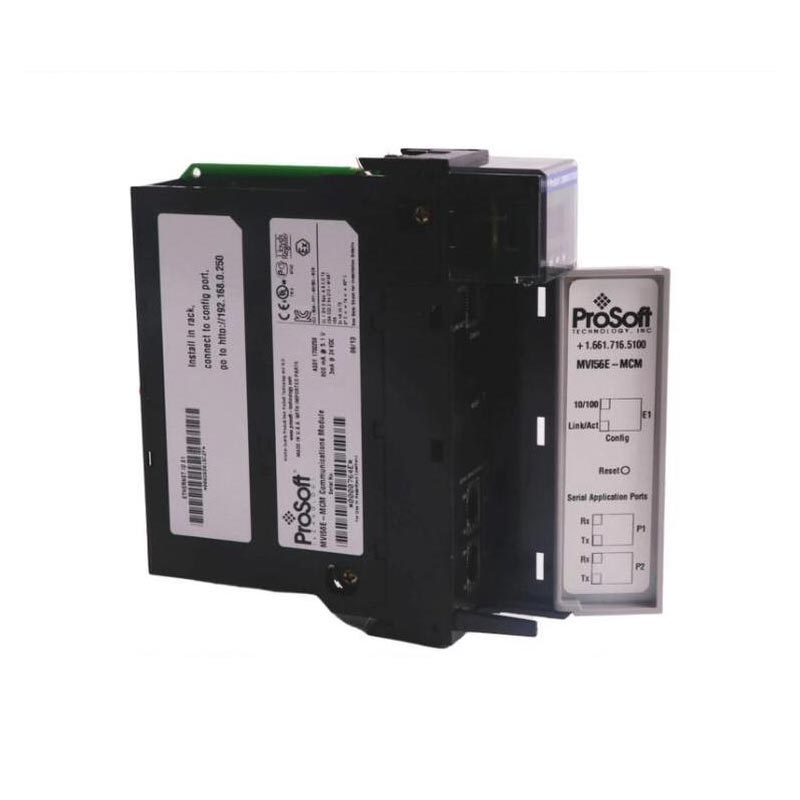

Prosoft MVI56E-MCM

Kali ini, modul yang sangat dipertingkatkan yang direka khusus untuk jurutera kawalan proses luar negara, pengurus projek naik taraf sistem dan pakar teknikal yang bertanggungjawab untuk antara muka dengan peralatan kilang lama telah disediakan pada platform Rockwell ControlLogix - Prosoft MVI56E-MCM. Apabila melakukan penyepaduan sistem di tapak, orang ramai sering menghadapi situasi yang amat sukar: kabinet kawalan teras menggunakan rak ControlLogix 1756 yang paling canggih, tetapi pam pengukur di tapak, meter tenaga, penukar frekuensi atau alat penimbang pihak ketiga hanya mengenali komunikasi bersiri Modbus RTU yang lama. Ia seperti cuba menghubungi telefon talian tetap lama dengan telefon pintar, di luar jalur frekuensi yang sama. Modul komunikasi Modbus ini direka khusus untuk menyelesaikan masalah "antara muka platform baharu dengan peralatan lama". Ia dipalamkan terus ke dalam rak ControlLogix dan bertindak sebagai penterjemah universal, menukar arahan satah belakang berkelajuan tinggi PLC kepada isyarat bersiri yang boleh difahami oleh instrumen di tapak. Yueyang Tongtu, sebagai pembekal yang mahir dalam masalah komunikasi industri, mengesyorkan produk berkualiti tinggi ini yang telah menjalani ujian bebas dwi-port dan pengesahan pemprosesan data kepada semua orang, untuk membolehkan anda mengumpul data daripada peranti lama tetapi berguna tersebut tanpa perlu menambah kabinet pintu masuk tambahan.

Struktur

Seni bina teras Prosoft MVI56E-MCM ini ialah pemproses komunikasi berprestasi tinggi yang beroperasi secara bebas daripada PLC utama. Cip ini didedikasikan semata-mata untuk mengendalikan pembungkusan data bersiri yang kompleks, membongkar dan penukaran protokol. Ini memastikan bahawa sumber CPU PLC utama tidak diduduki oleh tugas komunikasi, dan ia menghalang keseluruhan kitaran pengimbasan logik kawalan daripada diperlahankan kerana membaca data instrumen. Papan litar menyepadukan dua litar pemacu port bersiri terpencil sepenuhnya. Ini adalah untuk mengelakkan talian komunikasi yang panjang di lapangan daripada membawa kembali sambaran petir, lonjakan atau gangguan gelung tanah ke rak. Dengan menjadikan pengasingan pepejal, walaupun garis luar pendek, ia tidak akan merosakkan pesawat belakang ControlLogix mahal anda. Pendawaian keseluruhan adalah kemas, susun atur komponen sangat padat, dan keupayaan anti-gangguan sangat kuat.

Parameter

Model Produk: Prosoft MVI56E-MCM

Jenis Produk: Modul Antara Muka Komunikasi Modbus

Sistem Berkenaan: Rockwell Automation ControlLogix (1756 backplane)

Port Bersiri: 2 Port Bersiri Bebas (Port 1 & Port 2)

Protokol yang Disokong: Modbus RTU, Modbus ASCII, DF1, ASCII

Mod Pengendalian: Master/Slave boleh dikonfigurasikan

Kadar Penghantaran Data: 300 bps hingga 115.2 kbps

Kaedah Konfigurasi: Arahan Tambahan (AOI) + Konfigurasi Web

Ciri Prestasi

Prosoft MVI56E-MCM dilengkapi dengan dua port bersiri boleh dikonfigurasikan secara bebas. Konfigurasi portnya sangat fleksibel dan boleh disesuaikan. Setiap port boleh dikonfigurasikan sebagai induk Modbus atau hamba untuk memenuhi keperluan komunikasi yang berbeza. Port menyokong protokol Modbus RTU/ASCII dan boleh bertukar data dengan peranti Modbus. Prosoft MVI56E-MCM mempunyai keserasian rangkaian yang kukuh. Dua portnya boleh beroperasi pada rangkaian Modbus yang sama atau berbeza, memberikan fleksibiliti rangkaian yang lebih besar. Port menyokong piawaian elektrik RS232/RS485 dan RS422, dan kadar baud boleh dikonfigurasikan daripada 110 baud kepada 115.2kbps untuk memenuhi keperluan kadar komunikasi yang berbeza.

Prosoft MVI56E-MCM menyokong pelbagai protokol komunikasi, termasuk Modbus TCP/IP, EtherNet/IP, DF1, EtherCAT, gLink-II, Mobus485, dll. Prosoft MVI56E-MCM sesuai untuk senario aplikasi yang berbeza. Ia mempunyai transmisi dan kestabilan berkelajuan tinggi, menyokong pelbagai topologi rangkaian, dan boleh dikonfigurasikan secara fleksibel: setiap port MVI56E boleh dikonfigurasikan sebagai port induk atau port hamba. Prosoft MVI56E-MCM menyediakan pengguna dengan fleksibiliti yang hebat dan boleh melaraskan konfigurasi port mengikut keperluan sebenar. MVI56E-MCM boleh digunakan sebagai pesawat belakang ControlLogix. Fungsi backplane yang berkuasa menjadikan data Modbus dipaparkan sebagai data I/O pemproses, dan boleh disepadukan dengan lancar ke dalam sistem ControlLogix sedia ada.
