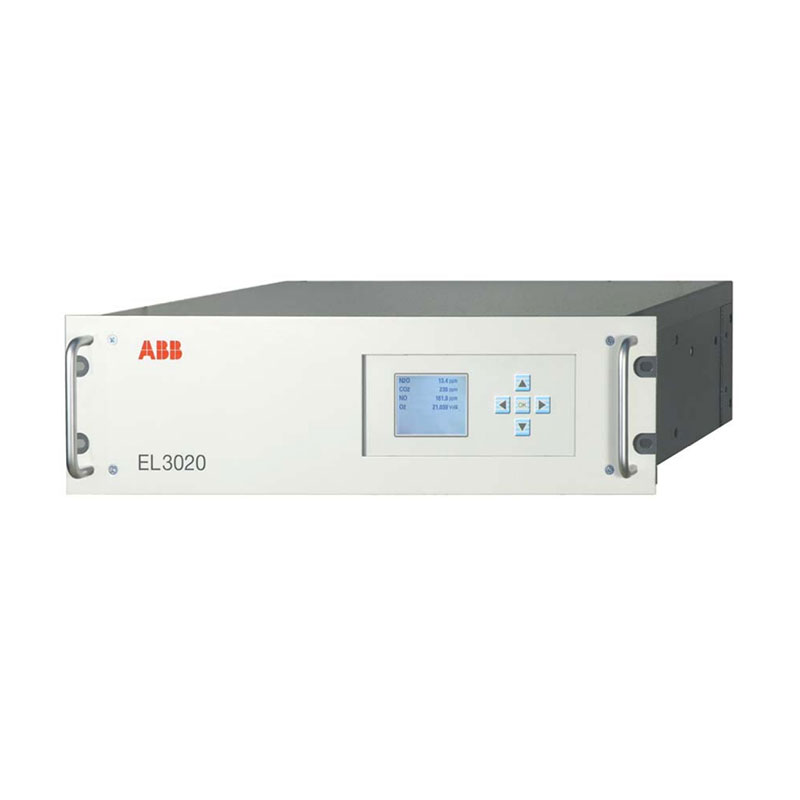

ABB EL3020

Syarikat Yueyang Tongtu telah menyediakan khas peralatan utama yang sangat "tepat" untuk jurutera kawalan proses luar negara dan penyelia penyelenggaraan instrumen dalam bidang analisis gas industri - pemancar penganalisis gas ABB EL3020. Apabila menjalankan projek di loji kimia atau kilang penapisan minyak, tugas yang paling mencabar untuk semua orang ialah cara menghantar isyarat lemah dengan tepat daripada penganalisis di tapak ke bilik kawalan sambil memastikan tiada gangguan. Pemancar ini direka khusus untuk tujuan ini. Ia berfungsi sebagai jambatan yang menghubungkan penderia di tapak dan sistem kawalan. Sebagai pembekal profesional, kami mengesyorkan "hab data" ini mampu memproses dan menukar data analisis dengan tepat kepada anda, untuk menjadikan sistem pemantauan gas anda lebih stabil dan menghapuskan sepenuhnya ralat kawalan proses yang disebabkan oleh sisihan isyarat.

Struktur

ABB EL3020 mempunyai reka bentuk modular, yang mudah diselenggara dan dinaik taraf. Ruang gas sampelnya mudah dibersihkan, dan laluan gas diperbuat daripada bahan tahan kakisan untuk memanjangkan hayat perkhidmatan peralatan. Dari segi bekalan kuasa, ia serasi dengan rangkaian luas bekalan kuasa AC (100-240VAC±10%, 48-63Hz), dengan penggunaan kuasa satu saluran kira-kira 40VA dan penggunaan kuasa dwi saluran kira-kira 70VA. Ia mempunyai antara muka keluaran yang kaya, menyediakan isyarat analog 0/2/4-20mA (beban maksimum 750Ω), dan menyokong protokol komunikasi digital Modbus, RS485 dan RS232. Ia juga mempunyai pensijilan kalis letupan EEx(p) dan menyediakan reka bentuk pemanasan pilihan untuk menyesuaikan diri dengan persekitaran suhu yang melampau. Penderia tekanan terbina dalam (pabs julat kerja=600-1250hPa) secara automatik boleh membetulkan kesan turun naik tekanan pada ketepatan pengukuran.

Operasi penentukuran

Penentukuran sifar: ABB EL3020 menggunakan nitrogen ketulenan tinggi. Peralatan perlu dipanaskan selama lebih daripada 12 jam. Hentikan pembersihan dan pensampelan, sambungkan nitrogen, tukar ke kedudukan sifar melalui injap lima hala, laraskan tekanan kepada 0.01MPa, pastikan kadar aliran pada 60L/j, bersihkan ruang gas dengan nitrogen selama 12 minit, dan masukkan nilai standard yang kecil (seperti +2ppm) melalui operasi panel untuk penentukuran dan penjimatan.

Penentukuran julat: Mengambil CO sebagai contoh, ia juga perlu dipanaskan selama lebih daripada 12 jam. Hentikan pembersihan dan pensampelan, sambungkan gas standard CO, tukar injap lima hala ke kedudukan penentukuran, laraskan tekanan dan aliran seperti di atas, bersihkan ruang gas selama 12 minit, pilih CO melalui operasi panel, masukkan nilai nominal yang tepat pada botol gas standard, dan sahkan dan simpan nilai penentukuran selepas bacaan stabil.

Senario aplikasi

ABB EL3020 ini digunakan untuk mengumpul isyarat meter aliran di salur masuk dan keluar, serta isyarat paras cecair kolam. Data ini kemudiannya dihantar ke CPU untuk mengawal pam dos atau injap keluar air. Pada barisan pengeluaran kimia, ia digunakan untuk menyambung pemancar tekanan untuk memantau tekanan saluran paip dalam masa nyata, memastikan keselamatan pengeluaran. Dalam sistem HVAC, ia digunakan untuk mengumpul isyarat daripada penderia suhu dan mengawal operasi mesin penyejukan atau dandang. Pada bila-bila masa sistem anda masih menggunakan pengawal siri Advant ABB dan memerlukan pengumpulan data perubahan berterusan yang tepat seperti suhu, tekanan, aliran dan paras cecair di tapak, produk ini ialah komponen utama yang bertanggungjawab untuk "memperhatikan" keadaan.
